Una cámara mal resuelta puede dejar agua atrapada detrás de un acabado que parece correcto. Una fachada ventilada es un revestimiento exterior separado del cerramiento por una cámara comunicada con el exterior, con fijaciones que transmiten las cargas al soporte y detalles que permiten gestionar aire y agua.
Para entenderla antes de elegir un acabado, conviene retener cuatro ideas:
- La piel exterior, la cámara y el aislamiento cumplen funciones diferentes.
- El aire necesita un recorrido; el agua que entra necesita una salida.
- Una fijación oculta no garantiza mejores prestaciones que una visible.
- La duración depende del conjunto, de su exposición y de poder mantenerlo.
Esta guía desarrolla una de las soluciones recogidas en revestimientos de fachada. Sirve para leer una propuesta y formular preguntas concretas al equipo de proyecto, antes de aprobar materiales o cerrar un muro.

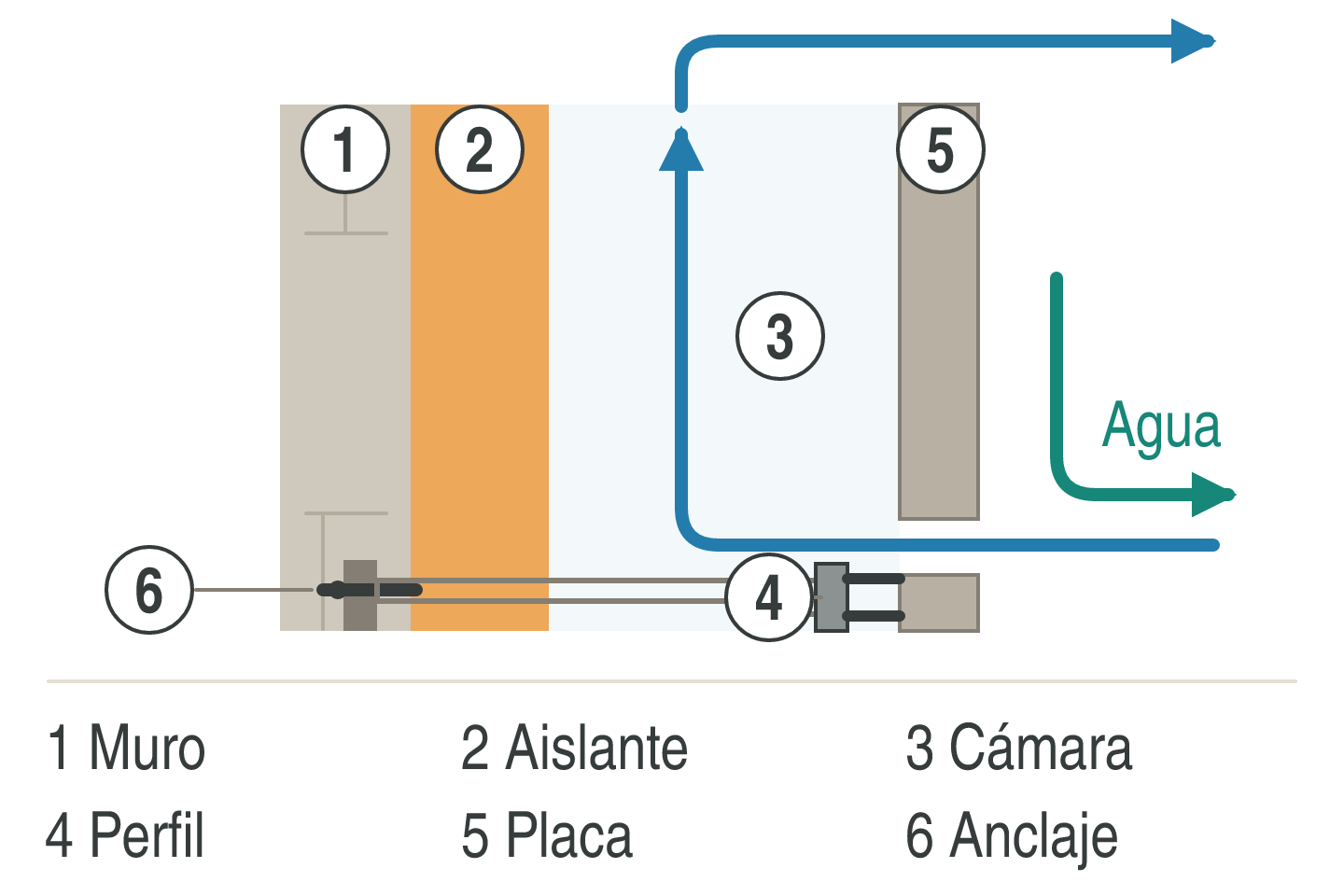

Qué lleva una fachada ventilada
La explicación de ULMA presenta aislamiento, estructura de aluminio y paneles. Es un ejemplo de sistema comercial, no una obligación de usar aluminio en todas las fachadas. Para leer una propuesta con independencia de la marca, identifica estas funciones:
| Parte | Función que debes reconocer | Pregunta útil al revisar la propuesta |
|---|---|---|
| Soporte | Recibe las conexiones del sistema | ¿Se ha identificado el material y el estado real del muro o estructura? |
| Anclajes y ménsulas | Conectan la subestructura con el soporte | ¿La documentación corresponde al soporte de esta obra? |
| Perfiles o rastreles | Reciben las fijaciones de la piel | ¿Cómo se resuelven alineación, juntas y encuentros? |
| Aislamiento, cuando forma parte de la composición | Aporta resistencia térmica | ¿Dónde queda y cómo se mantiene la continuidad prevista? |
| Cámara | Separa la piel de las capas posteriores | ¿Se conservan los pasos de aire y las salidas de agua? |
| Piel exterior | Forma el acabado expuesto | ¿La pieza, su formato y sus fijaciones pertenecen a la solución documentada? |
| Remates y encuentros | Resuelven bordes, huecos e interrupciones | ¿Hay detalles específicos para ventanas, base y coronación? |
La palabra «ligera» describe otra cuestión. Para valorar la carga añadida, cuenta el conjunto que realmente se instalará, no solo la placa; la guía de fachadas ligeras separa esa decisión de la presencia de cámara.
Idea clave: se revisa un conjunto de capas y conexiones; el panel visible es solo una parte.
Cámara de aire: ventilación y drenaje
El calentamiento del aire puede favorecer su ascenso en la cámara, principio que explica ULMA al describir el efecto chimenea. No lo convertimos en una promesa de caudal constante, de ahorro fijo ni de eliminación de todos los puentes térmicos. El comportamiento depende del cerramiento y de cómo se resuelve el paso del aire.
En España, la solución B3 del DB-HS1, apartado 2.3.2, sitúa la cámara al exterior del aislamiento y exige recoger y evacuar el agua en su parte inferior y en las interrupciones. Es una solución con condiciones concretas dentro del documento oficial DB-HS, no una receta dimensional aplicable a cualquier fachada o país.
Al revisar un corte de proyecto, sigue con el dedo dos recorridos distintos: por dónde se comunica la cámara con el exterior y hacia dónde sale el agua que llega detrás de las piezas. Si el dibujo termina en una ventana o un forjado sin resolver la continuación, falta una respuesta del proyecto.
Error frecuente: rellenar un hueco o sellar una abertura porque parece un acabado incompleto. Antes de hacerlo, comprueba si ese espacio forma parte de la ventilación, del drenaje o del movimiento previsto.
En zonas expuestas a lluvia, sol y sal, usa además la lista de cuestiones de fachadas en climas cálidos y costeros. La cámara no sustituye la comprobación de compatibilidad de metales y recubrimientos.
Idea clave: que circule aire no elimina la necesidad de evacuar el agua.
Tipos: dos clasificaciones que conviene separar
La fijación puede ser visible en la cara exterior o quedar oculta detrás de la pieza o en su borde. Las juntas pueden permanecer abiertas o incorporar una solución de cierre. Describir ambos rasgos ayuda a identificar el sistema; ninguno, por sí solo, acredita su comportamiento frente al agua, al viento o al fuego.
| Eje de comparación | Qué describe | Qué no permite concluir por sí solo |
|---|---|---|
| Fijación visible u oculta | Dónde y cómo se conecta la piel con su apoyo | Resistencia admisible, facilidad de desmontaje o vida útil |
| Junta abierta o cerrada | Cómo se resuelve la separación entre piezas | Que no entre agua o que la cámara tenga ventilación suficiente |
| Soporte y subestructura | A qué se fija el conjunto y mediante qué elementos | Que pueda instalarse sobre cualquier muro existente |
No elijas una fijación por la fotografía. Solicita el detalle del sistema concreto y comprueba que la pieza mostrada coincide con la referencia propuesta. Para la alternativa de pegar el acabado al soporte, continúa en fachada ventilada frente a revestimiento adherido.
La elección de piedra, cerámica, metal u otro acabado requiere otra comparación. Incluso dentro de una familia hay productos destinados a montajes diferentes: la página de piedra flexible en fachadas ayuda a no confundir un material de revestimiento con un sistema completo de cámara y anclajes.
Idea clave: el modo de sujetar las piezas y el tratamiento de sus juntas son decisiones independientes.
Instalación: qué comprobar antes de ocultar cada parte
La siguiente secuencia organiza la revisión de una propuesta; no prescribe el orden de montaje de todas las marcas. El procedimiento aprobado del sistema debe indicar las operaciones, sus tolerancias y los controles de la obra concreta.
- Identificar el soporte. Contrastar los planos con el muro real, especialmente en rehabilitación. Registrar daños, reparaciones y zonas donde no se puede asumir la misma condición de anclaje.
- Replantear las conexiones. Confirmar referencias de anclajes y apoyos, ubicación prevista y tratamiento de encuentros. Las distancias y capacidades pertenecen al cálculo y al sistema, no a esta guía.
- Resolver agua y aislamiento. Revisar las capas y remates que quedarán detrás del acabado, incluidos huecos y cambios de plano. Las fotografías deben permitir localizar el paño, no solo mostrar un primer plano sin contexto.
- Montar la piel y sus juntas. Verificar que piezas y fijaciones coinciden con la documentación y que el montaje no obstruye los recorridos previstos. Registrar sustituciones antes de aceptarlas.
- Entregar el conjunto. Reunir planos conforme a obra, referencias de componentes, instrucciones de acceso y mantenimiento, y condiciones de garantía.
Una muestra del acabado ayuda a discutir color y textura, pero no demuestra estas condiciones. Para organizar la aprobación de referencias y lotes, consulta muestras y control de calidad. Al recibir las piezas, el registro de daños descrito en embalaje y transporte también evita instalar material cuya condición no quedó documentada.
Idea clave: la secuencia debe dejar constancia de los elementos que después no se ven.
Riesgos que una buena apariencia no descarta
Esta tabla es una lista editorial para revisar documentación. No clasifica el riesgo de una obra ni sustituye una inspección.
| Situación que merece revisión | Qué pedir al equipo responsable |
|---|---|
| Agua sin salida clara detrás del acabado | Detalles de base, huecos e interrupciones y su correspondencia con la ejecución |
| Soporte distinto al supuesto en la propuesta | Identificación del soporte real y revisión de la solución de fijación |
| Cambio de placa, aislante o fijación | Confirmación de compatibilidad y de las prestaciones del conjunto modificado |
| Piezas dañadas o con movimiento | Evaluación antes de continuar el montaje o permitir acceso bajo la zona afectada |
| Cámara atravesando encuentros entre sectores | Resolución de protección contra incendios aplicable al edificio y al sistema |
| Elementos metálicos en exposición costera | Especificación de materiales, protección y compatibilidad de conexiones |
| Imposibilidad de retirar una pieza | Procedimiento real de acceso y reparación, incluidas las piezas próximas |
Error frecuente: aceptar una mejora «equivalente» sin registrar el cambio de componente. La apariencia puede mantenerse aunque cambien la fijación, la compatibilidad o la documentación que respalda el conjunto.
La revisión del proveedor debe incluir quién entrega las instrucciones y quién responde por las sustituciones. Cómo elegir un proveedor de materiales ofrece una forma de ordenar esa comprobación documental.
Idea clave: conviene pedir una comprobación concreta para cada riesgo, en vez de aceptar «el sistema funciona así» como respuesta.
Vida útil: evaluación, garantía y mantenimiento
El EAD 090062-01-0404, apartado 1.2.2 adopta 25 años de vida de trabajo supuesta para sus métodos de evaluación bajo las condiciones indicadas. El propio documento aclara que no es una garantía del fabricante ni de EOTA. Tampoco fija una sustitución obligatoria al cumplir ese plazo.
Para leer una oferta, pide que esos tres documentos estén identificados. La evaluación describe prestaciones y condiciones; la garantía tiene un alcance y exclusiones; el mantenimiento explica qué se conserva y cómo. No sirve sumar una garantía de la placa a otra de la fijación y llamarlo garantía de toda la fachada.
La duración que finalmente se consiga exige considerar la exposición, los componentes realmente instalados, los daños y la posibilidad de intervenir. En vez de asignar un intervalo universal de revisión, solicita el programa del sistema y del edificio. Debe permitir localizar qué se inspecciona, quién puede acceder y cómo se registra una incidencia.
Idea clave: una cifra de evaluación no es una promesa de duración para cualquier edificio.
Fachadas ventiladas para casas: cuándo estudiarlas
Puede tener sentido estudiar esta solución cuando se busca una nueva piel exterior, se interviene en la envolvente o se necesita resolver una composición de fachada concreta. La decisión comienza por el edificio: soporte, espacio disponible, encuentros con ventanas y cubierta, exposición y acceso para futuras reparaciones.
Antes de pedir un presupuesto cerrado, reúne un plano de los paños, fotografías generales y de los encuentros, la información disponible del muro y el objetivo de la intervención. «Renovar el aspecto» y «mejorar el comportamiento térmico» no son el mismo encargo. Si el problema se limita a un muro de patio o a una superficie decorativa, puede corresponder mejor a revestimientos de pared para exteriores.
Una propuesta resulta más fácil de comparar cuando deja por escrito qué incluye: preparación del soporte, capas, remates, medios de acceso, documentación y mantenimiento. No elegimos aquí una solución por precio ni damos un porcentaje de ahorro energético; ambos requerirían datos del proyecto.
Idea clave: la vivienda unifamiliar no queda excluida, pero su escala no evita las comprobaciones del conjunto.
Normativa consultada y límites de esta guía
La consulta del 7 de octubre de 2026 distingue estas fuentes:
| Referencia | Lo que se verificó | Cómo utilizarla |
|---|---|---|
| UNE 41957-1:2000 | El catálogo de AENOR indica que fue anulada el 14 de febrero de 2013 | No presentarla como norma vigente. Consultamos su ficha de estado, no el texto completo de pago. |
| EAD 090062 | El registro EOTA señala que la edición -00 fue sustituida por -01; también publica la variante v01 de ampliación de alcance | Identificar el documento y la evaluación aplicables al kit, no citar una edición antigua de forma automática. |
| CTE DB-HS | Se leyó la solución B3 del apartado 2.3.2 de HS1 | Es una referencia española con condiciones propias, no una dimensión universal de cámara. |
Las referencias a ETAG 034 que puedan aparecer en documentación histórica requieren comprobar a qué evaluación y fecha corresponden. Esta guía no certifica la conformidad de un producto ni convierte una mención a EAD en una aprobación del proyecto.
Las ilustraciones explican funciones, sin escala, resistencia asignada ni detalles ejecutables. La selección de anclajes, el cálculo de cargas, el comportamiento frente al fuego y los encuentros los resuelven los profesionales responsables y el fabricante del sistema. Fuera de España y del marco europeo citado deben comprobarse las reglas locales aplicables.
Las preguntas siguientes proceden de consultas públicas en Sólo Arquitectura sobre coronaciones cerradas, juntas y posición del aislamiento, placas de cemento y mantenimiento y sobrecalentamiento. Se reformularon para esta guía; las respuestas del foro no se usan como prueba técnica. Nuestro criterio de selección de fuentes se explica en la metodología editorial.
Idea clave: verifica la edición y el ámbito de cada documento antes de trasladar una referencia al proyecto.
Preguntas frecuentes
¿Bastan las juntas abiertas si la coronación está cerrada?
No se puede confirmar por una fotografía ni por el nombre del sistema. Hay que comprobar el recorrido y el área libre de ventilación del detalle ejecutado. Las juntas pueden participar en esa ventilación, pero no demuestran por sí solas que la cámara funcione como se proyectó.
¿Cerrar las juntas solo cambia la ventilación?
También cambia cómo alcanza el agua las capas posteriores y cómo se resuelve el movimiento entre piezas. No selles juntas de una fachada existente por iniciativa propia: contrasta la modificación con el sistema y el proyecto.
¿Se puede usar una placa de cemento como acabado?
El nombre del material no basta. Comprueba que la placa concreta esté prevista para esa exposición, con sus fijaciones, juntas y acabado. Una placa base destinada a recibir otro revestimiento no debe tratarse automáticamente como piel exterior terminada.
¿Los rastreles de madera quedan libres de mantenimiento?
Que estén ocultos no equivale a que sean inaccesibles al agua o al deterioro. El manual del sistema debe establecer qué se inspecciona, cómo se accede y cuándo se interviene. No trasladamos a todos los rastreles la experiencia de una vivienda concreta.
¿La cámara resuelve el sobrecalentamiento de una casa con grandes ventanas?
No puede darse por resuelto. La fachada opaca es solo una parte de la envolvente; deben estudiarse también acristalamientos, protecciones solares, ventilación y cargas interiores. Pide una evaluación del edificio, no un porcentaje genérico de ahorro de la fachada.
¿El aislamiento tiene que estar dentro de la cámara libre?
No: el espacio libre para circulación no se rellena con aislamiento. Este puede formar parte de la composición del cerramiento. En la solución B3 del DB-HS1 español, la cámara se dispone al exterior del aislante; no debe trasladarse ese detalle a otro sistema sin comprobar su proyecto.
Fuentes
- EAD 090062-01-0404: kits de revestimiento exterior fijados mecánicamente — EOTA Consultado 7 de octubre de 2026.
- Registro vigente de EAD y documentos sustituidos — EOTA Consultado 7 de octubre de 2026.
- CTE DB-HS: HS1, apartado 2.3.2, solución B3 — Código Técnico de la Edificación Consultado 7 de octubre de 2026.
- UNE 41957-1:2000: estado de la norma en el catálogo — AENOR Consultado 7 de octubre de 2026.
- Qué es una fachada ventilada — ULMA Architectural Solutions Consultado 7 de octubre de 2026.
