Fachadas ventiladas cerámicas: placa, fijación y documentos del sistema

Elegir una baldosa por su acabado sin comprobar si su canto y su espesor pertenecen al sistema de fijación puede dejar la obra con grapas incompatibles o informes que no cubren el montaje real. Para especificar fachadas ventiladas cerámicas, confirma primero que la placa concreta —formato, espesor y mecanizado de canto— figura como producto declarado dentro del sistema de anclaje, y separa los ensayos de la pieza cerámica aislada de la documentación y el cálculo del conjunto.

La ficha comercial de una placa porcelánica no dimensiona la subestructura ni sustituye la memoria de cálculo del proyecto. Esta guía entrega una tabla de correspondencia entre placa, fijación e informes y una lista de traspaso para ingeniería; los principios generales de cámara y drenaje están en fachada ventilada dentro del mapa de revestimientos de fachada.

Qué debes emparejar antes de aprobar la muestra: placa, canto y fijación

En la síntesis técnica de Construpedia elaborada con contenido de ASCER, el aplacado cerámico exterior se divide en dos familias con exigencias incompatibles: colocación adherida directamente al cerramiento (doble encolado con adhesivo cementoso C2 deformable y junta mínima de 5 mm rellena con material CG2W) y fachadas ventiladas ancladas mecánicamente mediante fijaciones vistas u ocultas. Si el proyecto aún no ha definido cuál de las dos lógicas constructivas corresponde al muro, revisa antes fachada ventilada frente a revestimiento adherido.

Cuando la decisión ya es una fachada ventilada cerámica, el error habitual en fase de anteproyecto consiste en aprobar una muestra de gres porcelánico por color y formato asumiendo que cualquier perfil de aluminio podrá sujetarla. Una baldosa concebida para pisos cerámicos o para aplacado adherido no incluye de serie el espesor ni la ranura lateral que exige un clip oculto de fachada.

La documentación pública de la serie exa-TECH de Exagres permite observar cómo un fabricante separa la identidad de la placa de la del sistema de montaje:

• La ficha de la placa cerámica (FT02634, Serie FVH ranurada, julio de 2025) clasifica la pieza como gres extruido porcelánico bajo UNE-EN 14411 / ISO 13006, grupo AIa, y declara resultados de laboratorio sobre la baldosa: absorción de agua $\le 0,5%$ (ISO 10545-3), fuerza de rotura $\ge 6.000\text{ N}$ frente al requisito normativo $\ge 3.000\text{ N}$ (ISO 10545-4), dilatación térmica lineal $< 6,5 \cdot 10^{-6}\text{ }^\circ\text{C}^{-1}$ (ISO 10545-8), tolerancias dimensionales (ISO 10545-2) y reacción al fuego de la pieza Clase A1 (UNE-EN 13501-1).
• El manual del sistema (Área Técnica exa-TECH, diciembre de 2024) vincula el sistema exa-TECH FVH de anclaje con clip oculto específicamente a los modelos de placas exa-TECH ranuradas, combinados con clips de acero inoxidable (como el clip de 15 mm A2), perfiles verticales acanalados en «T» y «L» con juntas de EPDM y ménsulas de aluminio con separador térmico.

Esos datos demuestran la estructura documental de esa serie comercial concreta; no autorizan a atribuir $\ge 6.000\text{ N}$ de fuerza de rotura a cualquier gres porcelánico del mercado ni a montar una placa ranurada de un fabricante con la grapa de otro sin respaldo técnico escrito.

Elemento del conjunto	Qué comprobar en la muestra y la ficha técnica	Documento donde debe constar	Qué sigue sin quedar resuelto y pasa a ingeniería
Identidad de la placa cerámica	Material (p. ej., porcelánico extruido o prensado, grupo AIa), formato real, espesor y tolerancias ISO 10545-2	Ficha técnica de la serie exacta de fachada	Peso total del sistema por metro cuadrado y succión de viento admisible en el edificio

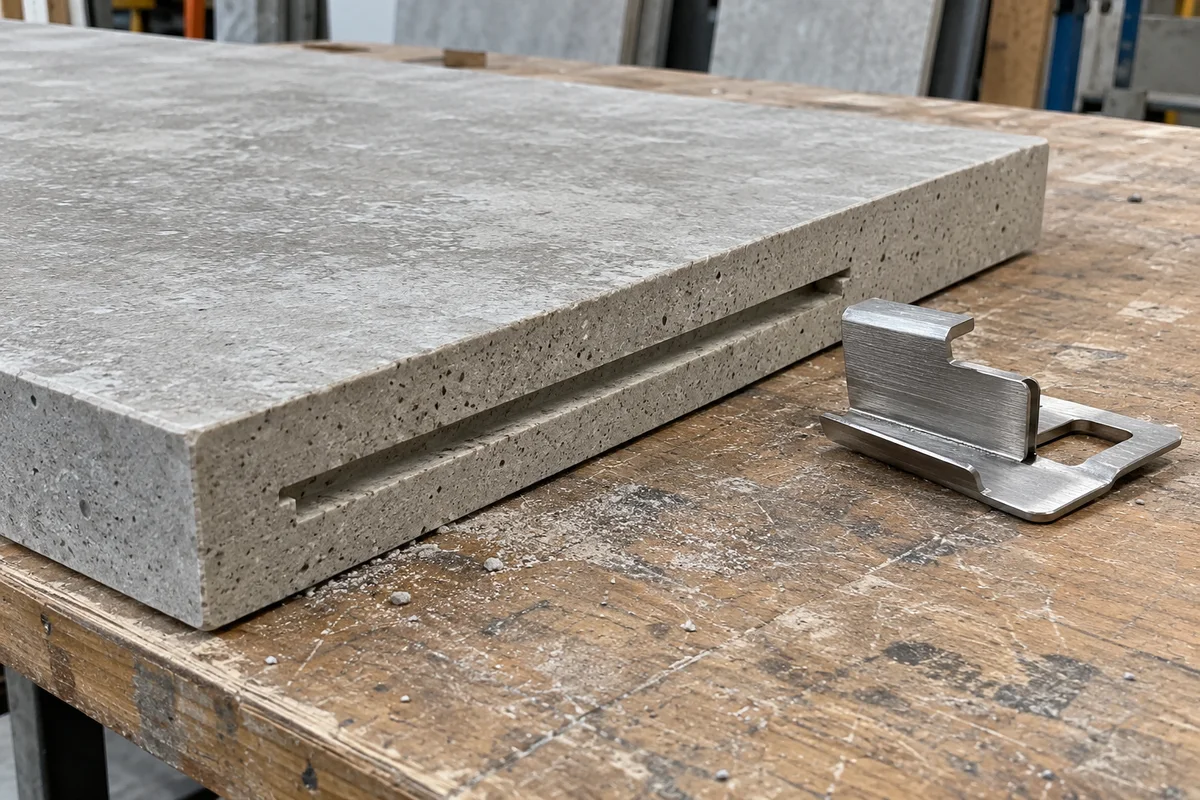

Mecanizado del canto o dorso	Si la pieza llega ranurada de fábrica para clip oculto, con canto liso para grapa vista o con malla de seguridad posterior	Manual técnico del sistema de fijación elegido	Si se admiten cortes y ranurados en obra en esquinas, jambas y remates
Grapa o clip de sujeción	Aleación (acero inoxidable A2 o A4 según exposición), geometría de la uña y espesor de junta horizontal que impone	Despiece de componentes del sistema	Cantidad de clips por pieza y resistencia frente a cargas de viento y vuelco
Perfilería y junta elástica	Sección del perfil vertical («T» o «L») y presencia de perfil continuo de EPDM para posicionar la placa y absorber vibraciones	Plano de sección horizontal y vertical del sistema	Calibre del perfil, longitud de tramos por planta y separación entre montantes (X)
Sello o color del canto expuesto	Si la pieza es de masa coloreada (mismo tono en el espesor) o de impresión digital sobre cuerpo cerámico	Catálogo técnico de acabados de la colección	Detalle visual y protección de agua en esquinas exteriores, recercos y juntas abiertas

Recorrido de cargas y dilataciones: del clip al muro soporte

Para revisar un expediente de fachada cerámica antes de entregarlo al calculista, conviene seguir el camino físico de las cargas y de la dilatación térmica desde la cara exterior hasta el soporte del edificio. El manual técnico de exa-TECH FVH ilustra esta cadena sin fijar distancias universales:

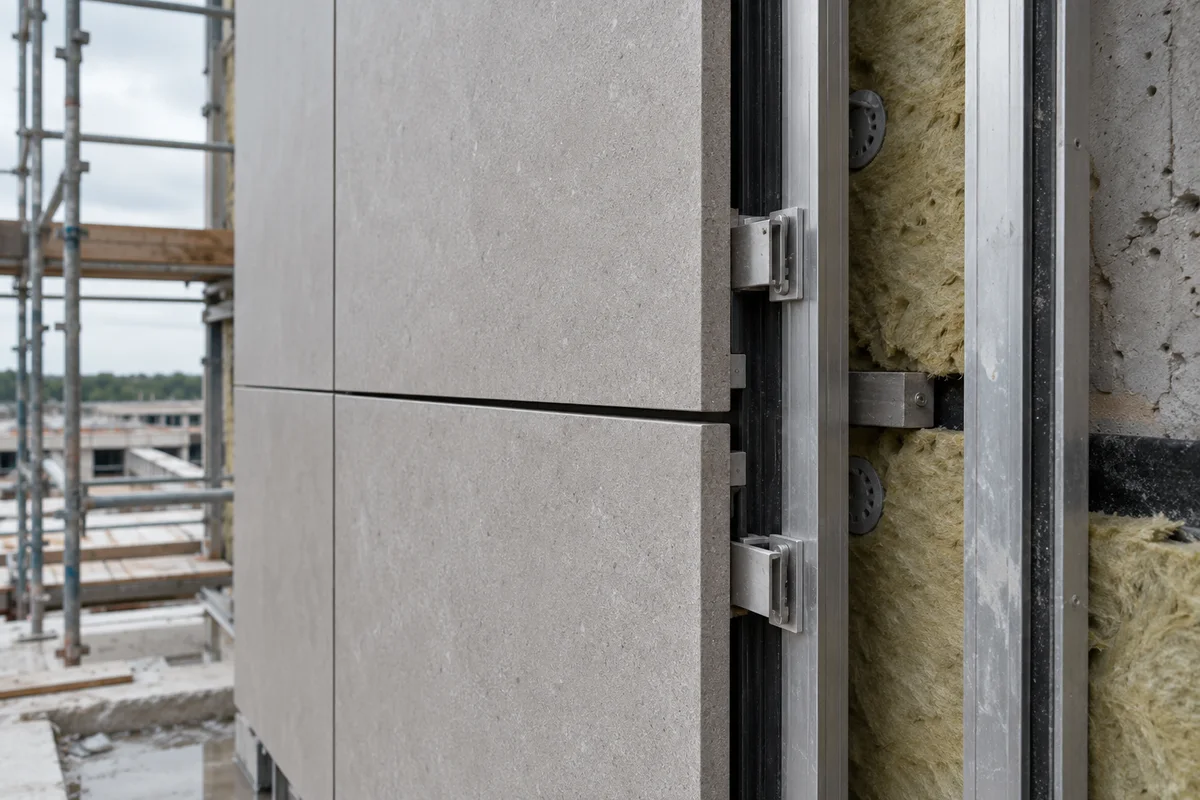

1. De la placa cerámica al clip y al perfil de EPDM: En el sistema exa-TECH FVH, los clips inferiores de acero inoxidable se atornillan al perfil vertical mediante tornillos autotaladrantes de cabeza hexagonal y reciben el peso de la placa; los clips superiores se insertan en el canal del perfil y sujetan la placa ante el vuelco. La grapa define la junta horizontal, mientras que la junta vertical puede ajustarse respetando un mínimo de 3 mm en ese sistema. A lo largo de todo el perfil vertical acanalado se inserta una junta continua de EPDM (doble en perfiles «T» y simple en perfiles «L») que asegura el posicionamiento de las piezas y absorbe vibraciones.

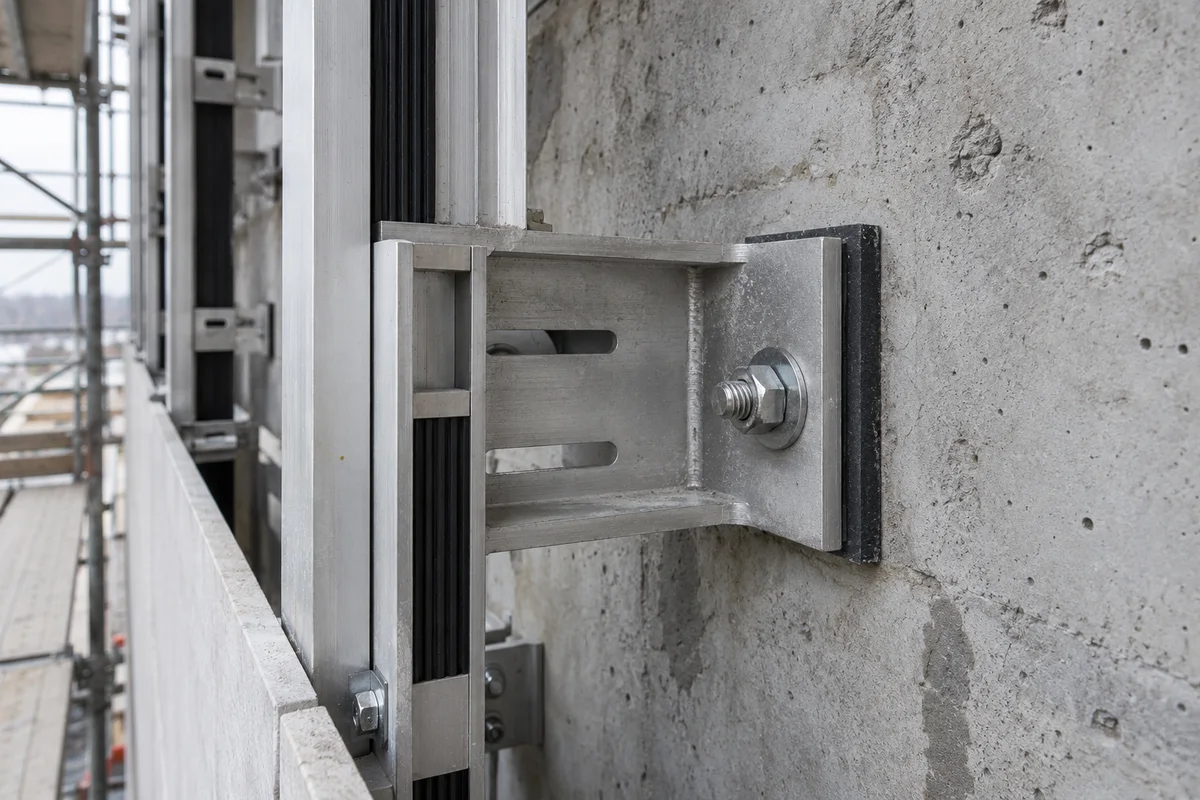

2. Del perfil vertical a las ménsulas de sustentación y de retención: Los perfiles verticales de aluminio extruido suelen cortarse a la altura de cada planta. En su extremo superior se fijan a las ménsulas de sustentación (por ejemplo, H120 con separador térmico) a través de orificios fijos; estas ménsulas asumen tanto las cargas verticales del peso propio de placas y subestructura como la parte proporcional de las cargas horizontales de viento. En el resto de apoyos inferiores, el perfil se conecta a las ménsulas de retención (por ejemplo, H60 con separador térmico) mediante orificios colisos (rasgados); estas ménsulas asumen únicamente cargas horizontales de viento y actúan como puntos deslizantes para que el perfil dilate longitudinalmente desde el punto fijo hacia sus extremos, dejando una junta de dilatación entre tramos consecutivos de perfil.
3. De las ménsulas al muro soporte (material base): El soporte del edificio recibe todas las reacciones pero no forma parte del suministro del sistema de fachada. Por eso el manual de exa-TECH FVH distingue la fijación según la naturaleza de la base: plantea anclajes metálicos expansivos (como referencia de despiece $8 \times 92\text{ A4}$) cuando las ménsulas de sustentación se fijan a forjados de hormigón armado, y fijaciones de poliamida (como $10 \times 80$) cuando las ménsulas de retención se anclan sobre cerramientos de fábrica de ladrillo cerámico.

Eslabón de la cadena	Qué función cumple en el sistema	Qué condición de movimiento o junta exige	Quién determina su dimensión exacta
Placa cerámica + junta de EPDM	Actúa como pantalla exterior (rainscreen) y apoya sobre el perfil sin contacto rígido metal-cerámica	Junta horizontal definida por la grapa; junta vertical libre mínima (p. ej., $\ge 3\text{ mm}$ en exa-TECH FVH)	El fabricante del sistema (geometría de placa y grapa) y el despiece arquitectónico
Clips inferiores y superiores	Los inferiores soportan peso y se atornillan; los superiores entran en el canal del perfil y retienen frente a vuelco	Nivelación estricta por hilada para no acumular desplomes ni bloquear la ranura	El manual del sistema y el cálculo de viento del proyecto
Perfil vertical («T» o «L»)	Recibe los clips y conduce las cargas hacia las ménsulas	Fijación en orificio fijo arriba y en orificios colisos abajo; separación longitudinal entre tramos de perfil	El cálculo estructural del sistema (X: separación horizontal según formato de placa y viento)
Ménsula de sustentación vs. ménsula de retención	Sustentación: peso vertical + viento (punto fijo). Retención: solo viento horizontal (punto deslizante)	Separador térmico entre aluminio y soporte para limitar puentes térmicos y par galvánico	El cálculo del proyecto (Y: distancia vertical entre ménsulas según cargas y soporte)
Anclaje al soporte base	Transfiere tracción y cortante al forjado de concreto o al muro de cerramiento	Selección del anclaje según material base real, limpieza del taladro y ensayos de extracción en obra si el soporte es dudoso	El ingeniero responsable de la fachada a partir del diagnóstico del soporte real

Si la rehabilitación o la estructura del edificio imponen un límite estricto de carga en bordes de losa, suma la masa de placas, perfiles, ménsulas y aislamiento antes de comparar alternativas; esa distinción se aborda en fachadas ligeras.

Cómo leer los certificados e informes sin estirar su alcance

En la revisión documental previa a la compra suelen aparecer tres confusiones que conviene despejar en el expediente:

1. Reacción al fuego de la placa frente a ensayo del sistema completo

El documento de Certificaciones exa-TECH (diciembre de 2024) separa expresamente dos alcances distintos: por un lado, el certificado de la placa cerámica exa-TECH para clasificación de reacción al fuego según EN 13501-1:2019 (donde la ficha FT02634 declara Clase A1, no combustible) y según ASTM D1929-16; por otro, el certificado de reacción al fuego del sistema constructivo exa-TECH según el ensayo de fachada multicapa NFPA 285-2019.

Esta distinción es crítica para el arquitecto: que la baldosa cerámica sea Clase A1 no certifica automáticamente el comportamiento frente al fuego de toda la fachada cuando la cámara incorpora aislamiento térmico combustible, perfiles de EPDM o barreras cortafuego no ensayadas en esa configuración.

2. Encuentros singulares y exposición del canto

Un paño ciego rara vez falla primero en el centro; las filtraciones y los desprendimientos suelen originarse en el arranque, la coronación, las esquinas y los recercos de ventana. En la sección de detalles constructivos del Área Técnica exa-TECH (páginas 114 a 119) se desglosan piezas que deben figurar en los planos de taller antes de contratar el montaje:

• Arranque y coronación: perfil angular y chapa de aluminio perforado de $e = 2\text{ mm}$ en el arranque para permitir la entrada de aire impidiendo el paso de animales u objetos, y remate de coronación de aluminio de $e = 2\text{ mm}$ con lámina impermeable en la cabeza del muro.
• Esquinas exteriores e interiores: uso de ménsulas especiales, perfiles de esquina acanalados y perfiles laterales de EPDM. Aquí importa también si la placa elegida es de masa coloreada texturada (el espesor de la pieza mantiene el mismo tono que la cara vista) o de impresión digital sobre soporte cerámico, ya que los encuentros a inglete o con canto visto exponen el borde de la placa.
• Recercos de ventana y falsos techos: solución documentada de vierteaguas de aluminio ($e = 2\text{ mm}$), perfiles de precerco («F» o «G») o recerco resuelto con la propia placa cerámica ranurada y pletina en «Y» acanalada.

En proyectos expuestos a brisa marina, radiación solar intensa o humedad salina, la especificación de la aleación de clips y tornillería (por ejemplo, distinguir entre acero inoxidable A2 y A4 en los anclajes expansivos) debe cruzarse con las recomendaciones de fachadas en climas cálidos y costeros.

3. Reposición de una placa dañada y limpieza

Una ventaja frecuente de la fijación mecánica es la posibilidad de sustituir una pieza rota, pero el procedimiento cambia según el sistema sea de grapa vista o de clip oculto en ranura. El manual de Recomendaciones de limpieza y mantenimiento exa-TECH documenta en cuatro pasos (secuencia A–D) qué exige realmente reponer una placa intermedia en su sistema ranurado FVH:

1. Identificar la placa deteriorada a sustituir.
2. Retirar la pieza afectada y eliminar o modificar las pestañas superiores de los clips de sujeción correspondientes.
3. Instalar un tramo de perfil intermedio en el punto medio con sus ménsulas ancladas sobre el muro soporte.
4. Apoyar la nueva placa cerámica sobre las grapas inferiores e inmovilizar su borde superior con una nueva grapa.

Esto significa que reponer una placa con clip oculto requiere acceder a la cámara en ese punto e instalar un tramo de perfil auxiliar; si el diseño de fachada no prevé acceso mediante plataforma o góndola ni reserva piezas del mismo lote de producción, la sustitución teórica se vuelve inviable en obra. Para la limpieza final de obra y el mantenimiento ordinario, el mismo manual aprovecha que la absorción de agua es $< 0,5%$ para prescribir agua y jabón neutro (o detergente desengrasante diluido dejado actuar 4–5 minutos en zonas de alta polución), prohibiendo cepillos o almohadillas abrasivas de distinta naturaleza.

Lista de entregables para el traspaso a ingeniería de fachada

Antes de entregar el proyecto ejecutivo a la ingeniería de fachada o comparar presupuestos de instaladores, utiliza esta tabla de control para verificar que no queden eslabones sin documentar. Conserva la columna de estado como Por confirmar mientras no tengas el documento vigente de la referencia exacta.

Entregable o dato de entrada	Qué debe quedar especificado antes del cálculo estructural	Estado en el expediente
1. Modelo exacto de placa y mecanizado	Serie comercial, formato nominal, espesor, masa por $\text{m}^2$, tipo de canto (ranurado FVH, liso o especial) y ficha técnica vigente	Por confirmar
2. Familia de fijación y subestructura	Sistema declarado (clip oculto en ranura, grapa vista o anclaje puntual), aleación de clips/tornillos (A2/A4) y perfiles verticales («T»/«L») con junta EPDM	Por confirmar
3. Naturaleza y estado del soporte base	Identificación por planta de losas/forjados de concreto armado (para ménsulas de sustentación) y muros de mampostería o ladrillo (para ménsulas de retención)	Por confirmar
4. Modulación y juntas del despiece	Planos de alzado con modulación de placas, ancho de junta vertical (respetando el mínimo del sistema, p. ej., $\ge 3\text{ mm}$) y ubicación de juntas de dilatación de perfiles	Por confirmar
5. Detalles de puntos singulares	Secciones de arranque (con rejilla perforada), coronación, esquinas, recercos de ventana, vierteaguas y encuentros con falsos techos	Por confirmar
6. Alcance de informes y normativa local	Separación entre certificados de la placa (ISO 10545 / EN 13501-1) e informes del sistema completo, contrastados con el reglamento local de viento, sismo y fuego	Por confirmar
7. Manual de reposición y acopio	Protocolo escrito de sustitución de piezas rotas, instrucciones de limpieza no abrasiva y reserva de material del mismo lote y calibre	Por confirmar

Ejemplo práctico de revisión: si un proveedor presenta una oferta con «porcelánico de gran formato para fachada ventilada + perfilería de aluminio» acompañado únicamente de la ficha ISO 10545 de una baldosa de piso, el expediente está incompleto. Antes de aceptar la propuesta, solicita el nombre y manual del sistema de fijación, la confirmación de que ese espesor y ranurado de canto pertenecen al sistema, la distinción entre ménsulas de sustentación y retención según tu soporte real, y los informes actualizados del fabricante para que el ingeniero de proyecto calcule las separaciones X e Y. Si también estás revisando cómo auditar la solvencia documental del suministrador, apóyate en cómo elegir proveedor de materiales y en muestras, MOQ y control de calidad.

Método y límites de esta guía

Consulta de fuentes primarias: 17 de octubre de 2026. Esta guía se elaboró contrastando la página oficial del sistema exa-TECH de Exagres, la ficha técnica FT02634 de la Serie FVH ranurada (julio de 2025), el manual Área Técnica exa-TECH (diciembre de 2024, páginas 106–119), el documento de Certificaciones exa-TECH (diciembre de 2024) y el manual de Recomendaciones de limpieza, mantenimiento y reposición de piezas (diciembre de 2024), junto con la clasificación de fachadas cerámicas publicada en Construpedia con aportación de ASCER.

Las tablas de verificación y de traspaso a ingeniería son herramientas editoriales de revisión documental. ConstruMaterial no realiza ensayos de laboratorio, no vende materiales ni emite cálculos estructurales: esta guía no publica separaciones genéricas de ménsulas (X, Y), cargas admisibles de viento, porcentajes universales de ahorro energético ni precios por metro cuadrado. Toda referencia a normas europeas o internacionales (UNE-EN 14411, ISO 10545, EN 13501-1, NFPA 285) se cita únicamente para mostrar el alcance de los documentos del fabricante consultado; la aptitud final, el diseño de anclajes por viento y sismo en México u otra jurisdicción y la conformidad reglamentaria del edificio deben ser verificados y firmados por la ingeniería responsable del proyecto con la documentación vigente del suministro real.
